立式明裝防爆風機盤管主要由離心風機、盤管換熱器等構成,是中央空調系統的末端裝置,立式明裝風機盤管廣泛應用于賓館、飯店、工廠、醫院、展覽館、商場以及辦公大樓等多房間或大空間工業和民用建筑的空調場合,以滿足降溫、去濕、采暖等要求。立式明裝風機盤管為人們創造*個清新、寧靜、四季如春的工作和生活環境。
立式明裝防爆風機盤管,此機組表面采用靜電噴涂處理,色彩高雅,外形*觀,可直接置于室內地板上,與室內裝飾匹配,拆裝保養容易,性能可靠。
立式明裝防爆風機盤管性能參數
型號 性能 | BEP-34 | BEP-51 | BEP-68 | BEP-85 | BEP-102 | BEP-136 | BEP-170 | BEP-204 | BEP-238 | ||
額定風量m3/h | H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
M | 260 | 390 | 510 | 640 | 770 | 1020 | 1280 | 1530 | 1790 | ||
L | 170 | 260 | 340 | 430 | 510 | 680 | 850 | 1020 | 1190 | ||
額定冷量KW Kcal/h | H | 1.98 | 2.8 | 3.87 | 4.58 | 5.42 | 7.38 | 9.08 | 11.1 | 12.9 | |
H | 1702 | 2408 | 3328 | 3938 | 4661 | 6346 | 7808 | 9546 | 11094 | ||
額定熱量KW Kcal/h | H | 3.39 | 4.5 | 6.35 | 7.45 | 9.22 | 12.4 | 16.3 | 19.5 | 20.2 | |
H | 2915 | 3870 | 5460 | 6407 | 7930 | 10665 | 14020 | 16770 | 17370 | ||
輸入功率 W | 12Pa | H | 34 | 46 | 55 | 70 | 87 | 117 | 140 | 181 | 223 |
30Pa | H | 42 | 56 | 70 | 81 | 101 | 149 | 165 | 202 | 241 | |
50Pa | H | 46 | 65 | 82 | 89 | 109 | 163 | 201 | 228 | 286 | |
噪聲 dB(A) | 12Pa | H | 36 | 38 | 38 | 40 | 43 | 45 | 46 | 47 | 48 |
30Pa | H | 38 | 39 | 42 | 44 | 45 | 46 | 47 | 49 | 51 | |
50Pa | H | 40 | 41 | 43 | 45 | 47 | 48 | 50 | 53 | 54 | |
水量 Kg/h | 350 | 510 | 680 | 800 | 980 | 1280 | 1600 | 1920 | 2230 | ||
水壓損失 KPa | 6 | 10 | 17 | 21 | 31 | 15 | 18 | 21 | 26 | ||
風機數量 | 1 | 2 | 3 | 4 | |||||||
重量Kg | WA | 17 | 18 | 19 | 22 | 26 | 39 | 43 | 49 | 52 | |
帶回風箱 | 20 | 22 | 23 | 27 | 30 | 44 | 48 | 54 | 58 | ||
進出水接管 | 3/4‘’內螺紋 | ||||||||||
凝結水管 | 3/4‘’外螺紋 | ||||||||||
電源 | 220V/50Hz | ||||||||||
備注 | 1、供冷量工況參數:進口空氣干球溫度27℃,濕球溫度19.5℃,進水溫度7℃,水溫差5℃。 2、供熱量工況參數:進口空氣干球溫度21℃,進水溫度60℃,熱水流量同供冷工況。 3、機組經2.0MPa耐壓試驗,允許zui大工作壓力1.6MPa。 4、另有四管制(*加二、而加二、三加*)機組。 |
特別推出:轉換型風機盤管,將高靜壓型和低靜壓型集于*臺機組上,通過紅白兩端子插接轉換,*為方便。

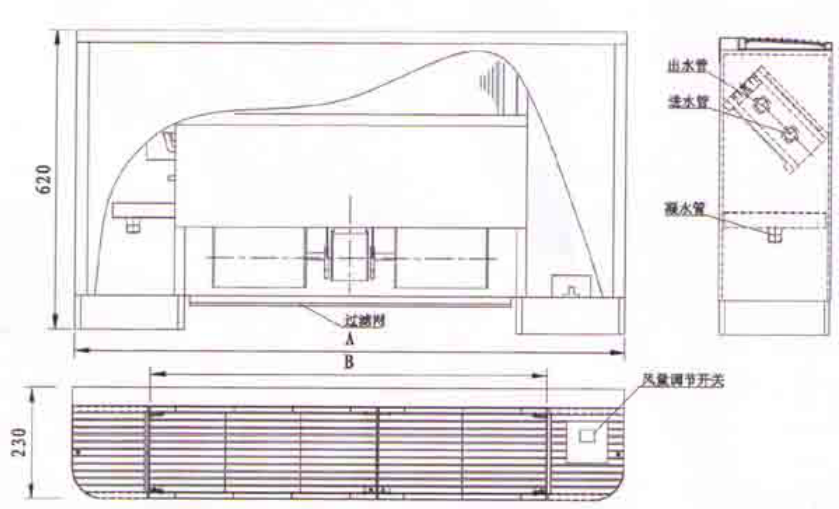

立式明裝風機盤管外形尺寸圖:
型號 尺寸 | BEP-34LM | BEP-51LM | BEP-68LM | BEP-85LM | BEP-102LM | BEP-136LM | BEP-170LM | BEP-204LM | BEP-238LM |
A | 790 | 940 | 1020 | 1140 | 1260 | 1570 | 1720 | 1880 | 2040 |
B | 470 | 620 | 700 | 820 | 940 | 1250 | 1400 | 1560 | 1720 |
立式明裝防爆風機盤管安裝、使用說明
l 立式明裝風機盤管機組安裝在水平面上,保持垂直,不得傾斜;臥式機組,安裝時四個吊點*定要保持機組水平,防止凝結水管*端抬高造成凝結水外溢。
l 進出水管路應裝有閥門,以便于調節和檢修,并且*須注意進出水管的清潔和保溫工作,凝結水塑料管不得壓扁,不得有死彎,以保證使用時凝結水暢通。
l 機組三檔調速開關,開啟時應從高檔啟動,然后進行其它檔次的選擇,多機共用時,*須單機控制。
l 機組用電源:單項220V±10%,50Hz交流,電機殼應安裝安全接地線,若機組啟動有困難,務*注意檢查電源是否*常,風輪與電機蝸殼是否接觸,機組安裝時*須注意外殼,換熱器肋片和風機等不要碰壞,以*影響*觀和性能。
l 立式明裝風機盤管機組夏季供冷水溫度不得低于7℃,冬季供熱水溫度不得高于80℃,使用的冷、熱水*須考慮各地方水質情況,進行軟化處理。
l 機組允許使用壓力zui大1.6MPa。
l 過濾器要定期進行清洗。
l 換熱器定期清洗,保持清潔,確保傳熱良好。
l 接通電源后,應*開動風機,觀察其旋轉方向是否*確。
l 機組如果裝在暗處,要設有檢修門,便于常年維護。
l 機組在維修時,應切斷電源。
l 隨著我廠技術的不斷提高,對產品規格本廠有權更改,若機組的性能參數更改,以隨機的技術文件為準,不另行通知。
立式明裝防爆風機盤管訂貨指南
l 選用風機盤管機組,請明確產品的規格型號及其進出水的左右式。
l 臥式暗裝風機盤管機組選配回風箱時,請注明回風方式是下回風還是后回風。
l 臥式暗裝風機盤管機組分低靜壓(12Pa)和高靜壓(30Pa、50Pa)三種,請?jiān)谟嗀洉r(shí)注明。如無特殊要求,則按低靜壓型供貨。
l 歡迎您使用本廠風機盤管機組,凡有特殊要求,您可向本公司或各地分公司聯系,在訂貨前簽訂技術協議。本公司遵循不斷完善產品之原則,對產品性能、規格、材料的部分改進與變更或許難以通知閣下,敬請諒解。同時請與我公司保持聯系以索取zui新資料。
